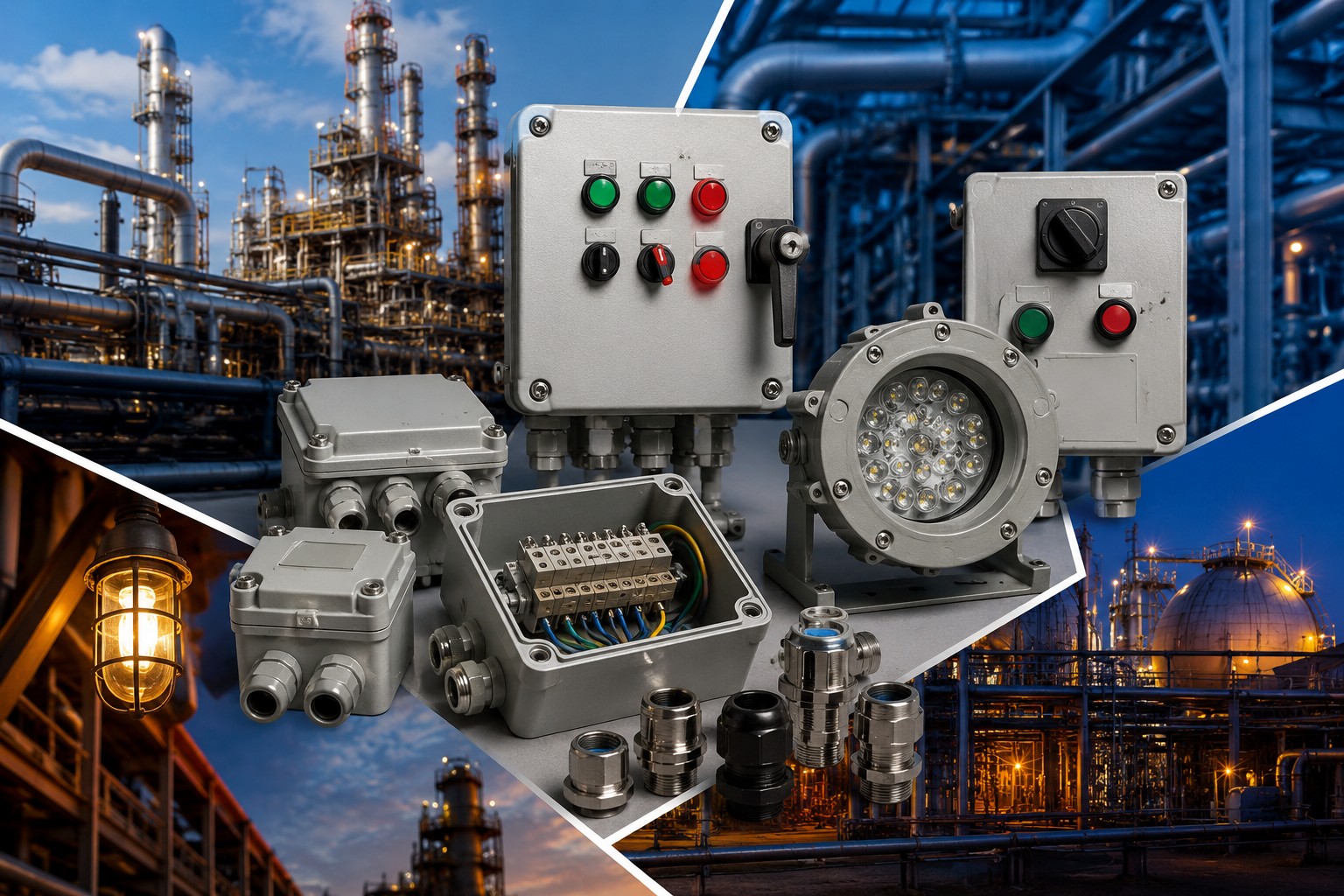

В состав такой продукции входят корпуса, клеммные и распределительные коробки, шкафы и посты управления, кабельные вводы, осветительные и светосигнальные приборы, кнопочные пульты и другие устройства. Компания «СпецСтройЭлектроКомплект» занимается производством и поставкой электротехнического оборудования на базе промышленных и взрывозащищённых корпусов, а также предлагает корпусные решения для электроники и приборостроения. С ассортиментом общепромышленных корпусов BOPLA можно ознакомиться на странице https://spsek.ru/production/obshchepromyshlennoe-oborudovanie-bopla/. При этом важно различать общепромышленные корпуса и сертифицированные взрывозащищённые оболочки: внешнего сходства недостаточно, поскольку оборудование для опасных зон должно иметь соответствующую конструкцию, маркировку и подтверждающие документы.
Что означает взрывозащита электрооборудования
Взрывозащита представляет собой совокупность конструктивных и технических решений, благодаря которым электрооборудование не становится причиной воспламенения окружающей взрывоопасной атмосферы. Это не означает, что устройство рассчитано на неограниченное внешнее воздействие взрыва. Основная задача заключается в предотвращении передачи опасной энергии от электрических компонентов к окружающей среде.В зависимости от назначения изделия защита может обеспечиваться несколькими способами. Конструкция оборудования может исключать появление искр в штатном режиме, ограничивать электрическую и тепловую энергию цепи, предотвращать проникновение газовой смеси к потенциальному источнику воспламенения либо выдерживать внутреннее воспламенение без распространения пламени наружу.
Конкретный вид взрывозащиты выбирают с учётом категории помещения или наружной установки, состава возможной взрывоопасной смеси, температурного режима, характеристик подключаемых электрических цепей и условий эксплуатации. Проектировщик должен учитывать не только параметры самого изделия, но и кабельные вводы, уплотнения, заглушки, клеммы, способы монтажа и другие элементы системы.
Где применяется взрывозащищённое оборудование
Необходимость использования специальной электротехнической продукции возникает на объектах, где технологические процессы связаны с добычей, переработкой, транспортировкой или хранением горючих веществ. К числу таких объектов относятся нефтеперерабатывающие предприятия, газораспределительные станции, химические производства, лакокрасочные цеха, нефтебазы, резервуарные парки, компрессорные станции и отдельные участки энергетических объектов.Взрывоопасная среда может формироваться не только из газов и паров. На предприятиях пищевой, деревообрабатывающей, фармацевтической и металлургической промышленности потенциальную опасность представляет мелкодисперсная пыль. При накоплении и смешивании с воздухом пыль некоторых веществ способна воспламеняться и вызывать быстрое распространение горения.
Взрывозащищённая электротехническая продукция может использоваться:
- на нефтяных и газовых месторождениях;
- на нефтеперерабатывающих и нефтехимических предприятиях;
- на объектах хранения топлива и горюче-смазочных материалов;
- в помещениях с обращением растворителей, красок и других легковоспламеняющихся веществ;
- на химических и фармацевтических производствах;
- на мукомольных, зерноперерабатывающих и комбикормовых предприятиях;
- в окрасочных камерах и на участках нанесения покрытий;
- на компрессорных, насосных и газораспределительных станциях;
- на промышленных объектах с агрессивной или запылённой средой.
Основные виды взрывозащищённой электротехнической продукции
Клеммные и распределительные коробки
Клеммные коробки используются для соединения, ответвления и распределения электрических цепей. Внутри оболочки размещаются клеммы, шины заземления и другие коммутационные элементы. Коробки могут применяться в цепях питания, управления, измерения и сигнализации.При изготовлении взрывозащищённого изделия учитываются материал корпуса, количество и тип клемм, рабочее напряжение, допустимый ток, расположение кабельных вводов, условия окружающей среды и требуемый вид взрывозащиты. Нельзя произвольно изменять комплектацию сертифицированной коробки, устанавливать неподходящие вводы или выполнять дополнительные отверстия без проверки соответствия конструкции требованиям документации.
Шкафы, посты и панели управления
Взрывозащищённые шкафы и посты применяются для управления электродвигателями, насосами, вентиляционным оборудованием, запорной арматурой и технологическими установками. В зависимости от проекта внутри могут размещаться аппараты защиты, контакторы, реле, клеммы, источники питания, преобразователи сигналов и другие компоненты.На лицевой панели устанавливают кнопки, переключатели, сигнальные лампы, амперметры, вольтметры и устройства индикации. При проектировании необходимо обеспечить удобство управления и сохранить требуемые параметры взрывозащиты после монтажа всех компонентов.
Кабельные вводы и принадлежности
Кабельный ввод обеспечивает механическое крепление кабеля, герметизацию места его прохождения через стенку корпуса и сохранение характеристик оболочки. Для взрывоопасных зон применяются специальные сертифицированные вводы, соответствующие типу кабеля и выбранному виду взрывозащиты.При подборе учитываются наружный диаметр кабеля, наличие брони, материал оболочки, резьба отверстия, климатические условия и требования к степени защиты. Неиспользуемые отверстия закрывают подходящими заглушками. Обычная пластиковая заглушка или ввод, предназначенный только для общепромышленного применения, не может автоматически использоваться как элемент взрывозащищённого оборудования.
Осветительное и светосигнальное оборудование
Взрывозащищённые светильники предназначены для освещения производственных помещений, технологических площадок, складских зон и наружных установок, где возможно образование опасной атмосферы. Их конструкция должна предотвращать воспламенение окружающей среды при работе источника света, электрических компонентов и соединений.Светосигнальные устройства используются для передачи предупреждающих и аварийных сигналов. Они могут входить в системы оповещения, контроля технологического процесса и промышленной безопасности. При эксплуатации на открытом воздухе дополнительно учитываются атмосферные осадки, солнечное излучение, ветер и перепады температуры.
Корпуса для приборов и оборудования
Корпус защищает размещённые внутри электронные и электротехнические компоненты от механических воздействий, влаги, пыли и других внешних факторов. Для производства оболочек применяются алюминиевые сплавы, нержавеющая сталь, армированный полиэстер и различные пластмассы.Алюминиевые корпуса отличаются сравнительно небольшой массой, механической прочностью и удобством обработки. Нержавеющая сталь применяется в условиях высокой влажности, санитарных требований и воздействия агрессивных веществ. Полиэстер, армированный стекловолокном, устойчив к коррозии и не требует дополнительной защиты поверхности от ржавчины.
Общепромышленные корпуса, включая решения BOPLA для электроники и приборостроения, могут использоваться для ручных, настенных, настольных и встраиваемых приборов, панелей управления, оборудования на DIN-рейку и других устройств. Однако для установки в классифицированной взрывоопасной зоне необходимо выбирать именно то исполнение, которое имеет соответствующую маркировку и разрешено для заданных условий эксплуатации.
Материал корпуса и условия эксплуатации
Выбор материала оболочки влияет на долговечность, массу, устойчивость к коррозии и возможность механической доработки оборудования. Универсального варианта для всех объектов не существует. Например, прочный металлический корпус может оказаться неоптимальным в среде с высокой химической активностью, а пластиковая оболочка — не соответствовать требованиям по механическим нагрузкам или температуре.При подборе материала рассматривают:
- температуру окружающего воздуха;
- уровень влажности и вероятность образования конденсата;
- воздействие нефтепродуктов, кислот, щелочей и солевых растворов;
- интенсивность ультрафиолетового излучения при наружном монтаже;
- вероятность ударов, вибрации и других механических нагрузок;
- требования к электромагнитной совместимости;
- необходимость регулярной санитарной обработки;
- массу оборудования и способ крепления.
Для эксплуатации в агрессивных средах важно учитывать не только основной материал корпуса, но и крепёж, уплотнения, кабельные вводы, петли и элементы управления. Применение несовместимых материалов может привести к ускоренной коррозии и нарушению герметичности.
Маркировка взрывозащищённой продукции
Маркировка содержит сведения о назначении оборудования, виде взрывозащиты, допустимой зоне применения, группе оборудования и температурном классе. По ней специалист определяет, подходит ли изделие для конкретного технологического участка.Выбирать оборудование только по внешнему виду, габаритам или степени защиты корпуса нельзя. Обозначение IP характеризует защиту от проникновения твёрдых предметов, пыли и воды, но само по себе не подтверждает взрывозащищённость. Герметичный общепромышленный шкаф с высокой степенью IP может не иметь конструкции, необходимой для безопасной эксплуатации во взрывоопасной атмосфере.
Следует также учитывать, что разные виды взрывоопасных смесей имеют неодинаковые характеристики воспламенения. Оборудование, разрешённое для одной группы газов или пыли, не всегда допускается применять в другой группе. Температура поверхности устройства должна оставаться ниже предельного значения, при котором возможно воспламенение присутствующего вещества.
Критерии выбора оборудования
Подбор взрывозащищённой электротехнической продукции выполняется на основании проектных данных и классификации опасной зоны. На первом этапе определяют тип потенциально опасного вещества, вероятность и продолжительность существования взрывоопасной атмосферы. Затем устанавливают требования к виду взрывозащиты, температурному классу и климатическому исполнению.При выборе конкретного изделия рекомендуется проверить:
- соответствие маркировки категории и условиям опасной зоны;
- наличие действующих сертификатов и технической документации;
- допустимую температуру окружающей среды;
- материал и коррозионную стойкость корпуса;
- степень защиты от воды и пыли;
- рабочее напряжение, ток и мощность установленных компонентов;
- тип, количество и расположение кабельных вводов;
- возможность обслуживания и замены внутренних устройств;
- условия установки — внутри помещения или на открытом воздухе;
- совместимость всех комплектующих между собой.
Если оборудование собирается по индивидуальному проекту, важно заранее определить состав внутренних компонентов, схему соединений, размеры и количество кабелей, расположение органов управления и требования к маркировочным табличкам. Ошибки на стадии подготовки технического задания могут привести к необходимости переделки корпуса или замены части комплектующих.
Проектирование оборудования в сборе
На практике предприятиям часто требуется не пустой корпус, а полностью собранное электротехническое устройство. Это может быть клеммная коробка, пост местного управления, распределительный шкаф или панель автоматизации. Для изготовления такого изделия необходимо согласовать электрическую схему, перечень компонентов, кабельный журнал и условия эксплуатации.Компания «СпецСтройЭлектроКомплект» предлагает решения на базе корпусов ROSE Systemtechnik и BOPLA, а также выпускает оборудование собственного производства SSEK. В перечень продукции входят промышленные и взрывозащищённые клеммные коробки, посты, пульты и шкафы управления, кабельные вводы, корпуса для электроники и приборов. Для комплектования могут применяться электротехнические компоненты различных производителей в зависимости от проектных требований.
При индивидуальной сборке корпуса могут подвергаться механической обработке: в них выполняются отверстия и вырезы под кабельные вводы, кнопки, переключатели, индикаторы и другие элементы. После обработки устанавливаются комплектующие, выполняются внутренний монтаж, маркировка и проверка соединений. Для взрывозащищённого оборудования все операции должны проводиться без нарушения сертифицированной конструкции.
Монтаж и техническое обслуживание
Даже правильно выбранное изделие не обеспечит необходимый уровень безопасности при нарушении правил установки. Монтаж должен выполняться специалистами, знакомыми с требованиями к электроустановкам во взрывоопасных зонах. Перед подключением проверяют целостность корпуса, уплотнений, кабельных вводов, резьбовых соединений и заземляющих элементов.Во время эксплуатации необходимо контролировать состояние оболочки, отсутствие коррозии, качество затяжки крепежа и герметичность вводов. Крышки и панели должны закрываться предусмотренным изготовителем способом. Замена крепёжных деталей на случайные аналоги, самостоятельная обработка сопрягаемых поверхностей или внесение изменений во внутреннюю компоновку могут повлиять на характеристики взрывозащиты.
Периодичность осмотров устанавливается эксплуатационной документацией, внутренними регламентами предприятия и условиями работы. Оборудование, расположенное на открытой площадке, в среде с вибрацией или высокой химической активностью, может требовать более частого контроля.
Чем взрывозащищённое исполнение отличается от общепромышленного
Общепромышленное электротехническое оборудование предназначено для стандартных производственных условий, где отсутствует классифицированная взрывоопасная атмосфера. Оно может иметь прочный корпус, защиту от пыли и воды, устойчивость к ударам и широкий диапазон рабочих температур. Такие характеристики важны для надёжной эксплуатации, но не заменяют взрывозащиту.Взрывозащищённое исполнение отличается контролируемой конструкцией, определёнными материалами и зазорами, специальными вводами, ограничениями по внутренней комплектации и обязательной маркировкой. Соответствие подтверждается документацией и испытаниями. Поэтому решение о допустимости установки конкретного корпуса или готового устройства в опасной зоне должно приниматься на основании его технических характеристик, а не только общего описания.
Заключение
Взрывозащищённая электротехническая продукция является важной частью систем промышленной безопасности. Она позволяет организовать распределение электроэнергии, управление механизмами, передачу сигналов и освещение на объектах, где возможно образование взрывоопасной атмосферы.Надёжность такой системы зависит от правильной классификации зоны, выбора вида взрывозащиты, материала корпуса, кабельных вводов и внутренних компонентов. Не менее важны профессиональный монтаж, соблюдение эксплуатационной документации и регулярное техническое обслуживание. Комплексный подход помогает снизить вероятность возникновения источника воспламенения и обеспечить устойчивую работу электротехнических систем в сложных промышленных условиях.
