Уплотнительные РТИ для компрессорного оборудования: типы и характеристики
Уплотнительные резинотехнические изделия - один из ключевых элементов любого компрессорного оборудования. Именно от их качества зависит герметичность узлов, стабильность работы агрегата и срок его эксплуатации. Надёжное изготовление рти для компрессоров требует точного подбора материала, конструкции и геометрии под конкретные условия работы.Компрессоры работают в широком диапазоне давлений, температур и с различными рабочими средами: воздухом, газом, парами химических веществ, углеводородами. В таких условиях уплотнительные РТИ должны сохранять форму, эластичность и прочность на протяжении всего межремонтного цикла. Неправильно подобранные изделия приводят к утечкам газа, потере давления и аварийным простоям оборудования.
Роль уплотнительных РТИ в компрессорных системах
Уплотнительные изделия в компрессорах выполняют несколько задач. Они предотвращают утечки рабочей среды в атмосферу, защищают подшипниковые узлы от загрязнения и обеспечивают разделение рабочих полостей. Без надёжных уплотнений невозможно поддерживать стабильное давление и эффективную работу агрегата.В современных промышленных компрессорах применяются десятки различных типов уплотнительных РТИ. Каждый из них предназначен для конкретного узла и режима работы. Выбор зависит от давления, скорости вращения вала, температуры рабочей среды и её химического состава.
Основные виды уплотнительных РТИ для компрессоров
К уплотнительным резинотехническим изделиям для компрессорного оборудования относятся несколько групп деталей. Рассмотрим их основные типы и характеристики.
| Тип РТИ | Назначение | Типичный материал | Особенности |
|---|---|---|---|
| Кольца круглого сечения (О-ринги) | Герметизация неподвижных и подвижных соединений | Нитрил, фторкаучук (Viton), EPDM, силикон | Работают в широком диапазоне давлений и температур |
| Армированные манжеты | Уплотнение вращающихся валов | Нитрил, фторкаучук, акрилат | Армирование металлической или текстильной основой |
| U-образные манжеты | Уплотнение поршней и штоков | Полиуретан, нитрил | Высокая стойкость к механическим нагрузкам |
| Сальниковые набивки | Уплотнение штоков и шпинделей | Терморасширенный графит, PTFE, резина | Применяются при высоких температурах и давлениях |
| Фланцевые прокладки | Герметизация неподвижных фланцевых соединений | Паронит, резина, МБС | Стойкость к маслам, топливу, агрессивным средам |
| Мембраны | Разделение рабочих полостей | Нитрил, EPDM, фторкаучук | Работают при циклических нагрузках и перепадах давления |
Каждый тип уплотнения рассчитан на определённые условия эксплуатации. Попытка заменить один тип другим без учёта характеристик может привести к быстрому износу детали и утечкам.
Уплотнительные кольца: самый распространённый тип

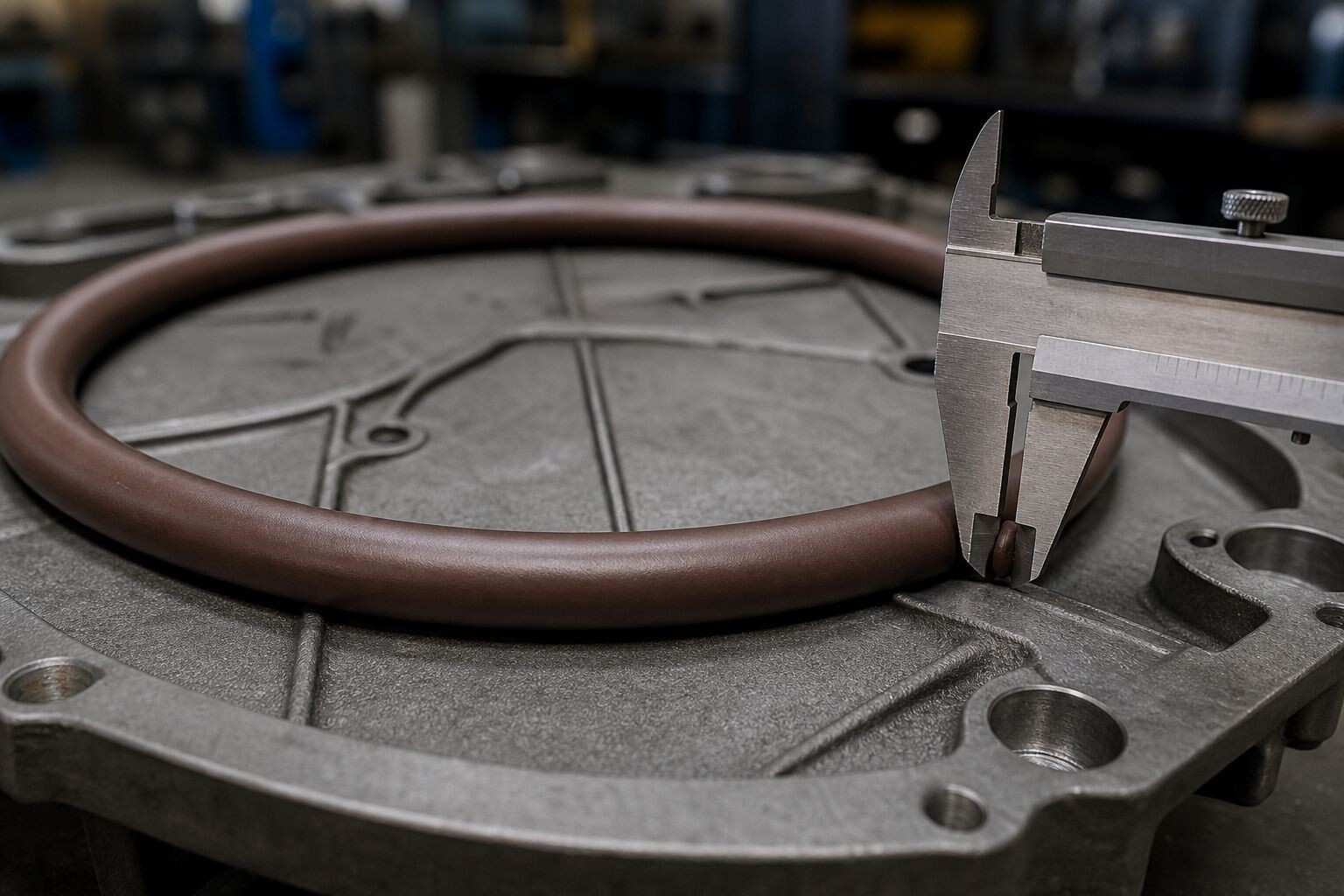

Уплотнительные кольца круглого сечения - наиболее универсальные и широко применяемые резиновые изделия в компрессорах. Их используют для герметизации как неподвижных, так и подвижных соединений. Кольца работают в канавках корпуса или штока, сжимаясь и заполняя зазор между деталями.Для работы в условиях высокого давления применяют кольца из фторкаучука (Viton) или нитрильной резины. Нитрильные изделия хорошо сопротивляются воздействию масел, топлива и углеводородных газов. Фторкаучук обеспечивает более широкий температурный диапазон: от −20 до +200 градусов Цельсия, а в специальных компаундах - до +250.
Размеры и сечение колец стандартизированы по ГОСТ и международным стандартам. Для компрессорного оборудования особое значение имеет точность геометрии: отклонения по диаметру сечения влияют на рабочее давление сжатия и долговечность детали.
Манжеты для валов и штоков компрессоров
Манжеты - уплотнительные изделия, предназначенные для герметизации вращающихся валов и возвратно-поступательных штоков. В компрессорах они применяются на выходных валах, в приводах клапанов и в цилиндро-поршневых группах. Армированные манжеты содержат металлическую обойму и рабочую резиновую кромку, обеспечивающую контакт с валом.Стандартная манжета по ГОСТ 8752 рассчитана на работу с валами диаметром от нескольких миллиметров до нескольких сотен миллиметров. Материал рабочей кромки выбирают исходя из температуры и состава рабочей среды. Для масляных систем и нейтральных газов подходит нитрил, для агрессивных химических сред и высоких температур - фторкаучук или силикон.
U-образные манжеты применяются в поршневых и штоковых уплотнениях. Они обеспечивают надёжную герметизацию при циклических нагрузках и перепадах давления. Такие изделия востребованы в гидравлических и пневматических цилиндрах компрессорных агрегатов.
Прокладки и сальниковые набивки в компрессорах
Фланцевые прокладки применяются для герметизации неподвижных соединений: крышек, корпусов цилиндров, патрубков и трубопроводов компрессора. Их изготавливают из паронита, МБС (маслобензостойкой резины) или специальных резиновых смесей, устойчивых к воздействию агрессивных сред. Выбор материала определяется рабочей средой, температурой и давлением во фланцевом соединении.Сальниковые набивки и сальниковая группа применяются для уплотнения штоков клапанов и шпинделей. В компрессорах высокого давления, работающих с нейтральными или агрессивными газами, используют специальные резиновые и графитизированные набивки. Они обеспечивают надёжную герметизацию при высоких нагрузках и позволяют регулировать степень затяжки в процессе эксплуатации.
Требования к материалам уплотнительных РТИ
Основные требования к резиновым уплотнениям для компрессорного оборудования - стойкость к рабочей среде, механическая прочность, термостойкость и стабильность геометрии. Материал должен сохранять эластичность и упругость при многократных циклах сжатия и расширения. Потеря упругости ведёт к увеличению зазора и росту утечек.
Основные типы резиновых смесей для уплотнений компрессоров:
- Нитрильный каучук (NBR) - стойкость к маслам, топливу, углеводородным газам; рабочая температура до +120 °C.
- Фторкаучук (FKM/Viton) - стойкость к агрессивным химическим средам, высоким температурам (до +200 °C и выше); применяется в нефтегазовой и химической промышленности.
- EPDM - стойкость к воде, пару, воздуху и разбавленным кислотам; широко используется в воздушных и паровых компрессорах.
- Силиконовые смеси - диапазон рабочих температур от −60 до +200 °C; применяются в пищевой промышленности и медицине.
- Полиуретан - высокая стойкость к истиранию и механическим нагрузкам; применяется в пневматических системах.
Выбор материала - основной этап проектирования системы уплотнения. Ошибка в подборе состава резиновой смеси приводит к набуханию, разрушению или чрезмерному твердению изделия в процессе эксплуатации.
Условия эксплуатации и параметры подбора
При подборе уплотнительных РТИ для компрессора учитывают несколько ключевых параметров. Прежде всего - рабочее давление и его перепады. Для компрессоров высокого давления (от 10 МПа и выше) применяют армированные манжеты или специальные кольца из фторкаучука с повышенной твёрдостью резины.Важен диапазон рабочих температур. Компрессоры, перекачивающие горячий газ или работающие в условиях нагрева, требуют термостойких материалов. Силиконовые и фторкаучуковые изделия сохраняют форму при температурах, превышающей рабочий диапазон нитрила.
Химический состав рабочей среды - один из главных факторов выбора. Углеводородные газы, пары масел, кислоты и щёлочи по-разному воздействуют на резиновые смеси. Для нефтехимической и нефтегазовой отрасли оптимальны фторкаучуковые изделия, устойчивые к воздействию агрессивных химических веществ и углеводородов.
Ответы на частые вопросы об уплотнительных РТИ для компрессоров
Ниже приведены ответы на вопросы, которые чаще всего возникают при выборе и замене уплотнительных изделий для компрессорного оборудования.Как часто нужно менять уплотнительные РТИ в компрессоре?
Срок службы зависит от материала, условий эксплуатации и режима работы. Качественные изделия из нитрила или фторкаучука при соблюдении условий хранения и эксплуатации служат от 8 000 до 20 000 часов работы. Регулярный осмотр и плановая замена уплотнений - часть технического обслуживания компрессора.
Можно ли использовать универсальные резиновые кольца вместо специализированных?
Универсальные изделия подходят для неответственных соединений при умеренных давлениях и температурах. Для компрессоров, работающих с агрессивными газами, высоким давлением или в широком диапазоне температур, необходимы специализированные РТИ из подходящих резиновых смесей.
Как правильно хранить уплотнительные РТИ до монтажа?
Резиновые изделия хранят вдали от прямого солнечного света, озона и нагревательных приборов. Оптимальная температура хранения - от +5 до +25 °C при влажности воздуха не более 65%. Детали не должны находиться в сжатом или деформированном состоянии: это ведёт к необратимым изменениям геометрии и потере упругости.
Итоги: как подобрать уплотнительные РТИ для компрессора
Грамотный выбор уплотнительных резинотехнических изделий для компрессора начинается с анализа условий эксплуатации. Необходимо определить рабочее давление, диапазон температур и состав рабочей среды. На основе этих данных выбирают тип изделия и материал резиновой смеси.Следует опираться на технические требования производителя оборудования и данные паспорта компрессора. Изделия должны соответствовать стандартам производства и иметь подтверждённые характеристики по физико-механическим показателям. Качественные уплотнительные РТИ обеспечивают надёжную герметизацию и снижают затраты на обслуживание оборудования.
