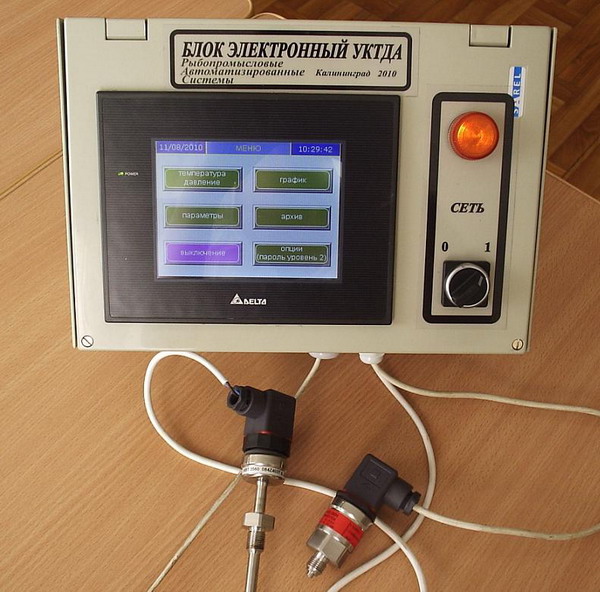

Устройство УКТДА предназначено для автоматизированного контроля температуры и давления в автоклаве в процессе стерилизации консервов и формирование на USB Флэш, протокола стерилизации. Электронный блок размещается вблизи автоклава таким образом, чтобы к нему можно было подключить установленные на автоклаве преобразователи давления и температуры. На передней панели блока расположены лампа «Сеть», пакетный выключатель «Сеть» и сенсорная панель оператора DOP-В05S101. Начало архивации протокола стерилизации определяется моментом превышения температуры автоклава значения параметра ‘Температура старта”, Завершение архивации, определяется параметрами ‘Температура останова” и “Давление останова”. Величины указанных параметров задаются и корректируются с сенсорной панели УКТДА. На экране УКТДА представляется обобщенная и текущая информация о состоянии процесса в виде графиков температуры и давления. Программа Dop-TP, устанавливаемая на персональном компьютере, считывает данные с USB Флэш, с целью их просмотра, хранения и распечатки протоколов стерилизации.

Основные функции программы:
• Просмотр и печатать архивных протоколов стерилизации;
• Формирование журнала варок;
• Копирование протоколов в архив для долговременного хранения.
Основные технические характеристики УКТДА
1. Количество точек контроля — 2. (температура, давление);
2. Диапазон контролируемой температуры: 0- 130˚С;
3. Диапазон контролируемого давления: 0 - 0,4 МПа;
4. Точность определения температуры: ±0,5˚С;
5. Точность определения давления: ±0,01 МПа;
6. Периодичность записи информации в память устройства: 1 раз в 10с;
7. Объем внешней памяти (USB Флэш) — 2 Гбайта;
8. К УКТДА могут подключаться:
• Датчики (преобразователи) температуры и давления с выходными сигналами: -50 + 50 мВ; 0-1 В; 0-5 мА; 0-20 мА; 4-20 мА; 0-5000 Ом;
• Термометры сопротивления по ГОСТ Р.8.625-2006;
• Термоэлектрические преобразователи по ГОСТР.8.585-2001.
9. Питание от судовой сети 220 В, 50Гц, потребляемая мощность — 30 ВА..
Комплектность поставки УКТДА
1. Блок электронный 1 шт.
2. Преобразователь давления в автоклаве MBS3000 «Данфосс» 1 шт.
3. Преобразователь температуры в автоклаве MBT 3560 «Данфосс» 1 шт.
4. Комплект монтажный 1 компл.
5. Комплект ЗИП 1 компл.
6. Программа хранения просмотра и распечатки архива термобарограмм на ПК 1 шт.
7. Программа просмотра, хранения и распечатки протоколов стерилизации Dop-TP.
8. Паспорт устройства 1 шт.
В отличии от САУСТ –ПЛК, УКТДА не реализует функций управления и регулирования, имеет существенно меньше точек вывода. Все это приводит к существенному удешевлению УКТДА.
