Основные технические характеристики (данные) ШВП 16Б16Т1.33.000
Профиль резбы - полукруглый
Направление резьбы - правое (левое)
Условный диаметр резьбы, мм - 32
Шаг резьбы, мм - 5
Диаметр шариков, мм - 3
Жесткость, Н/мкм, не менее - 590
Момент холостого хода, Н/м, не более 0,18 - 0,56
Масса, кг - 5,8

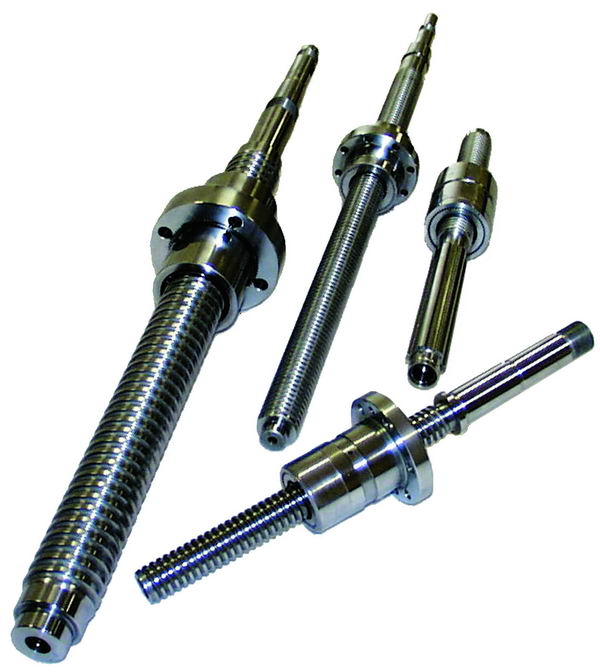

Устройство и принцип работы ШВП 16Б16Т1.33.000 шариковая винтовая передача
Передача состоит из винта, двух гаек и шариков, находящихся во впадинах резьбы. При работе передачи каждый комплект шариков циркулирует в пределах одного рабочего витка, замыкание которого происходит через канал возврата во вкладыше. Гайки помещены в общий корпус и жестко связаны с ним посредством зубчатых венцов или подпружинного штифта.
