Назначение

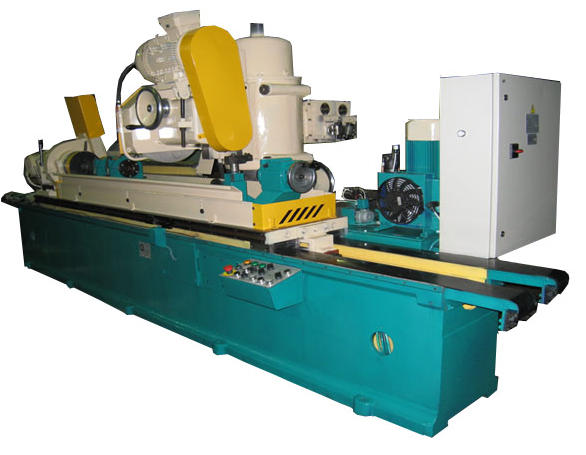

Предназначен для шлифования и рифления закалённых чугунных вальцев, применяемых в мукомольных, маслобойных, соляных и других вальцевых мельницах. Делительный механизм обеспечивает получение заданного шага по окружности вальца за счет установки соответствующего сменного колеса и пары конических шестерен, подбор которых осуществляется согласно таблице настройки.
Резцовый суппорт состоит из двух головок, которые перемещаются в вертикальном и горизонтальном направлениях и несут черновой и чистовой резцы.


Основные технические данные

Наибольшая длина обрабатываемого изделия, мм 2300
Наибольшая длина обрабатываемой рабочей части валков, мм 300...1500
Наибольший диаметр обрабатываемой рабочей части валков, мм 150...450
Размеры шлифовального круга, мм 450х40х203
Глубина рифелей, мм 0,1...1,0
Количество рифелей на 10 мм длины окружности, шт. 2..16
Уклон рифелей, % ±11
Количество резцовых головок 2
Количество резцов в каждой головке 1
Габаритные размеры станка (без гидроагрегата и бака эмульсии), мм 5150х1600х2000
масса станка (без гидроагрегата и бака эмульсии), кг 6200
Постоянство диаметра в продольном сечении, мкм 10
Постоянство диаметра в поперечном сечении, мкм 8
Радиальное биение относительно базовых шеек, мкм 10
Шероховатость обработанной поверхности, мкм 0,8

Цена: 3 468 000 руб.
Сроки поставки: 100-120 дней с момента предоплаты.
Условия поставки: самовывоз.
Условия оплаты: 40% предоплаты, 40% по факту готовности, 20% после приемки станка на площадях заказчика.
