Датчик ДТР-01 - это разъемный измерительный преобразователь силы переменного тока
и предназначен для преобразования силы переменного тока в силу постоянного тока стандартного интерфейса «токовая петля 4/20 мА» с гальванической изоляци ей входной шины от цепей питания и выхода.

• Преобразователь ДТР-01 предназначен для работы в составе измерительных и управляющих систем.

• По условиям эксплуатации датчик тока ДТР-01 соответствуют требованиям к группе 3 по ГОСТ 22261-94 с расширенным диапазоном рабочих температур и влажности до 90 % при 25 ° С.

• Преобразователи тока ДТР-01 используют внешний источник питания.


Описание преобразователя ДТР-01

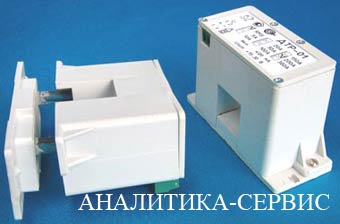

Разъемный измерительный преобразователь силы переменного тока ДТР-01 состоит из разъемного магнитопровода, двухсекционной обмотки и платы электронной обработки сигнала.

При протекании измеряемого тока по шине, охватываемой магнитопроводом, в обмотке наводится ток, пропорциональный измеряемому току. Выходной сигнал обмоток подается либо на выпрямитель (детектор) амплитудных значений (ДТР-01) либо детектор истинных среднеквадратических значений (в последнем случае в обозначении добавляется суффикс RMS ).

Напряжение постоянного тока с выхода детектора преобразуется в сигнал интерфейса «токовая петля 4/20 мА».

Устройство является необслуживаемым и неремонтируемым изделием. По номенклатуре показателей надежности относятся к группе II вида I согласно ГОСТ 27.003-83.


Технические характеристики датчика тока ДТР-01
Диапазон измеряемых токов, А
ДТР-01-5

ДТР-01-10

ДТР-01-20

ДТР-01-50

ДТР-01-100

ДТР-01-150

ДТР-01-200

ДТР-01-250

ДТР-01-300

0-5

0-10

0-20

0-50

0-100

0-150

0-200

0-250

0-300
Допустимая перегрузка по входному току, разы 1,5
Диапазон частот преобразуемых токов, Гц
40-65
Выходной ток при нулевом входном токе, мА 3,98-4,15
Ток на выходе при номинальном токе на входе, мА 20
Предел допускаемой приведенной основной

погрешности на частоте 50 Гц, % не более 1,5
Время непрерывной работы не менее, ч Неограниченно
Напряжение питания, U п, В +10…+30
Ток потребления по цепи питания не более, мА 30
Сопротивление изоляции в рабочих условиях, МОм
5
Размер отверстия под токовую шину, мм 19*19
Габаритные размеры, мм 85х55х35
Масса, г 200


Порядок установки и подготовка к работе
Конструкция преобразователя разъемная, поэтому ДТР-01 устанавливается без разрыва силовой шины или провода.

Для монтажа ДТР-01 на силовой шине необходимо вывинтить два винта М3, которые фиксируют обе части преобразователя , и осторожно вытащить основание из тела преобразователя . После того как магнитопровод охватил силовую шину, необходимо аккуратно зафиксировать преобразователь на силовом проводе в обратном порядке.

Внимание

1. Винты М3 необходимо завинтить до упора с небольшим усилием.

2. При сборке необходимо обращать внимание на номера, наклеенные на основание и тело преобразователя , они должны быть одинаковыми.

Механическое крепление преобразователя в шкаф или блок осуществляется с помощью двух «ушек» на основании , с помощью хомута или на DIN -рейку.

Питание преобразователя 10….30 В осуществляется по токовой петле, поэтому для включения преобразователя необходимо подать на него требуемое питание через разъем U (рис.1).

Выходной сигнал контролируется либо миллиамперметром, либо с помощью резистивной нагрузки, включенной последовательно с источником питания.
