Сигнализатор уровня РСУ-4 предназначен для контроля пороговых уровней сыпучих материалов в продуктопроводе или бункере.
Сигнализатор включается в двухпроводную линию последовательно с нагрузкой.
Начальное состояние РСУ-4 («замкнут» или «разомкнут») задаётся встроенным
переключателем. При достижении продуктом места установки сигнализатора его
состояние меняется на противоположное. РСУ-4 обеспечивает защиту от перегрузок по току и короткого замыкания в широком диапазоне рабочих напряжений.
Сигнализатор может устанавливаться для контроля верхнего и нижнего уровня
продукта в бункерах, использоваться как датчик подпора в самотёках, головках и
башмаках норий, сбросных коробах винтовых и цепных конвейеров и т.д.



Описание Сигнализатора уровня РСУ-4
РСУ-4 работает как концевой выключатель в любых релейных или пусковых электроцепях напряжением от 20 до 250 В переменного или постоянного тока. Соединяется последовательно с пускателем, клапаном и т. д., пропуская через себя ток до 400 мА. Защищён от короткого замыкания в цепи нагрузки.

Начальное состояние РСУ-4 ("замкнут" или "разомкнут") задаётся встроенным переключателем. При достижении продуктом места установки датчика его состояние меняется на противоположное.

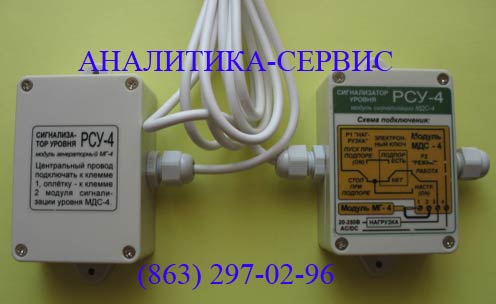

В комплект поставки входят: генераторный модуль МГ-4, модуль сигнализации уровня МДС-4, соединительный кабель, крепёжные элементы, а также износостойкие полиуретановые вставки, закрывающие установочные отверстия диаметром 27 мм в противоположных стенках бункера (продуктопровода).

Принцип действия РСУ-4 основан на ослаблении продуктом уровня радиосигнала, проходящего от микроволнового генератора МГ-4 до приёмника, расположенного в модуле МДС-4. Генератор МГ-4 и модуль МДС-4 устанавливаются на противоположные стенки контролируемого объекта. Все сыпучие вещества в опредёленной степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он не срабатывал на слой "налипания", толщина которого может составлять от 10 до 500 мм в зависимости от влажности и плотности контролируемого продукта, содержания в нем металлических примесей и т. д.


Технические характеристики РСУ-4
Расстояние между модулем сигнализации уровня МДС-4 и модулем генераторным МГ-4 (дальность действия), см................ от 10 до 150.
Диапазон рабочих напряжений от 20 до 250 В постоянного или переменного тока.
Тип выходного сигнала ................. переключаемый («замкнут»/ «разомкнут»).
Падение напряжения в состоянии «замкнут», не более, В .............................. 3.
Ток через нагрузку в состоянии «разомкнут», не более, мА ........................... 4.
Максимальный рабочий ток через нагрузку в состоянии «замкнут», мА... 400.
Ток срабатывания схемы защиты от перегрузок:
долговременный средний, мА, не менее...................................................... 450.
импульсный, мА, не более ..........................................................................3000.
Ток через цепь короткозамкнутой нагрузки, мА, не более.............................. 5.
Задержка срабатывания (фиксированная), сек ................................................ 3.
Диапазон рабочих температур, ОС................................................ от -40 до +40.
Выходная мощность излучаемого радиосигнала, Вт, не более .................. 0,01.
Напряжение в линии связи между модулем сигнализации уровня
МДС-4 и модулем генераторным МГ-4, В, не более....................................... 9.
Ток в линии связи между модулем сигнализации уровня
МДС-4 и модулем генераторным МГ-4, мА, не более .................................... 2.
Степень защиты оболочки по ГОСТ 14254-96:
модуля сигнализации уровня МДС-4.......................................................... IP54.
модуля генераторного МГ-4........................................................................ IP54.
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75...II.
Масса в заводской упаковке, кг, не более..................................................... 0,6.
Средняя наработка на отказ, часов, не менее ...........................................10000.


Монтаж Сигнализатора уровня РСУ-4

Модули МДС-4 и МГ-4 устанавливаются снаружи на бункер (продуктопровод), в
противоположных стенках которого, друг напротив друга, необходимо подготовить
отверстия.
Отверстие диаметром 27 мм закрывается вставкой полиуретановой ВПУ-15, входящей в комплект поставки. Своей конической формой вставка герметично закрывает центральное отверстие. Сверху устанавливается модуль МДС-4 или МГ-4, который прижимается к наружной поверхности стенки бункера
(продуктопровода) саморезами, входящими в комплект поставки.

Место установки должно располагаться там, где поток продукта, поступающего в
бункер (продуктопровод), не перекрывает трассу распространения радиолуча. В
местах установки модулей следует обеспечить параллельность противоположных
стенок бункера (продуктопровода).
Установочные отверстия для модулей должны (по возможности) располагаться
соосно: это повысит чувствительность РСУ-4 и позволит сигнализатору работать при более толстых слоях налипания. Несоосность установки не должна
превышать 10% от ширины или диаметра бункера (продуктопровода).
Модули, входящие в комплект поставки РСУ-4, должны быть ориентированы
одинаково: кабельный ввод модуля МГ-4 должен располагаться параллельно
кабельным вводам модуля МДС-4. Радиосигнал является поляризованным, поэтому при повороте одного модуля относительно другого чувствительность сигнализатора резко снижается и при угле поворота в 90 гр. падает практически до нуля.

Если необходимо с помощью РСУ-4 контролировать два
близкорасположенных уровня, то, развернув один комплект установленных модулей
относительно другого на 90 гр., можно полностью избавиться от влияния
сигнализаторов друг на друга.
Для подключения внешних цепей к модулю МДС-4 необходимо использовать
кабели круглого сечения диаметром от 3 до 7,5 мм. После присоединения всех
кабелей и проводов к клеммам модуля МДС-4 следует затянуть накидные гайки
кабельных вводов для обеспечения герметичности.




Комплект поставки Сигнализатора уровня РСУ-4
Модуль сигнализации уровня МДС-4 - 1 шт.
Модуль генераторный МГ-4 - 1 шт.
Вставка полиуретановая ВПУ-15 – 2 шт.
Саморез 3,8х16 – 4 шт.
Паспорт – 1 шт.
