Преобразователь сигналов на основе информации, полученной от первичного преобразователя, вычисляет значения скоростей потока. Далее рассчитываются объемный расход, объем, объемный расход, приведенный к нормальным условиям (опционально), массовый расход, молярная масса, энтальпия потока, скорость потока, скорость звука в среде.
Конструктивно расходомеры состоят из:
- первичного преобразователя,
-преобразователя сигналов,
- сигнального кабеля.
Высокоточное измерение расхода
Расходомеры работают как при прямом, так и при обратном (реверсивном) движении потока измеряемой среды в трубопроводе.
Первичный преобразователь состоит из цилиндрического измерительного участка (измерительной трубы), в котором установлены приемо-передающие сенсоры. Сенсоры установлены по диагонали друг другу в одной плоскости и передают акустический сигнал. Геометрические параметры первичного преобразователя вносятся в память преобразователя сигналов на заводе-изготовителя.
Расходомеры присоединяются к трубопроводу с помощью фланцев, выполненных по стандартам ГОСТ, EN, DIN ИЛИ ASME (в зависимости от заказа), либо с помощью сварки.
Вычисление массового расхода и энергии

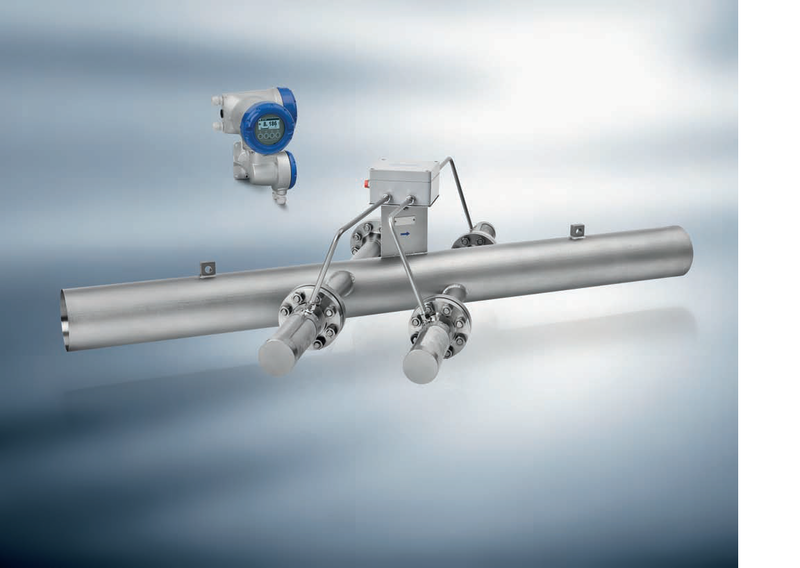

В расходомере OPTISONIC 8300 встроены функциональные возможности вычислителя расхода. Два опциональных токовых входа для датчиков давления и температуры позволяют OPTISONIC 8300 предоставлять выходные данные по скорректированному объёмному расходу, массовому расходу и энергии.
Характеристики:
1- Температура окружающей среды: -25 до +70°C.
2- Температура измеряемой среды: от -25 до +540 °C.
3- Частота переменного тока: 50/60 Гц
4- Относительная погрешность ± 0,15%.
