Данный ультразвуковой расходомер разработан для непрерывного измерения текущего объёмного расхода, массового расхода, скорости потока, скорости звука в измеряемой среде, коэффициента усиления, соотношения сигнал/шум и других диагностических параметров. Он предназначен непосредственно для двунаправленного измерения проводящих и/или непроводящих жидкостей в закрытых, полностью заполненных системах трубопроводов.

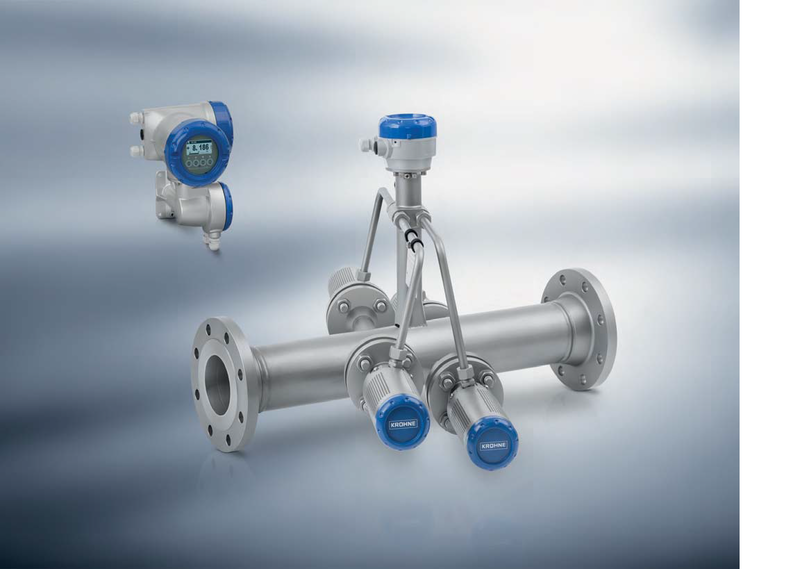

Компания KROHNE вновь открывает для Вас новые горизонты благодаря расходомеру OPTISONIC 4400, последующей модификацией UFM 530HT/HP, зарекомендовавшего себя при эксплуатации на многочисленных объектах, который позволяет решить связанные с определением расхода проблемы путем применением метода на основе измерения разницы во времени прохождения ультразвуковой волны.
Принцип действия счетчиков основан на измерении разности времени прохождения импульсов ультразвуковых колебаний по направлению движения потока жидкости и против него с последующим вычислением различных параметров: суммарный объем или масса жидкости, объемный расход, массовый расход, скорость потока, направление потока, скорость звука в жидкости.
Счетчики могут выпускаться в следующих модификациях:
OPTISONIC 4400 HT – высокотемпературная версия.
OPTISONIC 4400 HP – версия для работы при высоком давлении (до 25 Мпа).
Конструктивные особенности
Счетчики состоят из отрезка трубы с вмонтированными в него ультразвуковыми приемо-передатчиками (первичный преобразователь расхода – ППР) и преобразователей сигналов.
Версия для работы при высоком давлении:
Компактное исполнение: -45...+180°C
Раздельное исполнение: -45...+180°C
Высокотемпературная версия:
Раздельное исполнение в невзрывоопасной зоне: -45...+600°C
Раздельное исполнение во взрывоопасной зоне: -45...+440°C
Счетчики, в зависимости от исполнения, могут оснащаться аналоговыми входом/выходом, частотными (импульсными) выходом, дискретными входом/выходом, интерфейсами HART, Modbus, Foundation Fieldbus,Profibus.
• Относительная погрешность: от ±0,5%;
• Температура окружающей среды: от -60(402) до +70 (653) °C .
