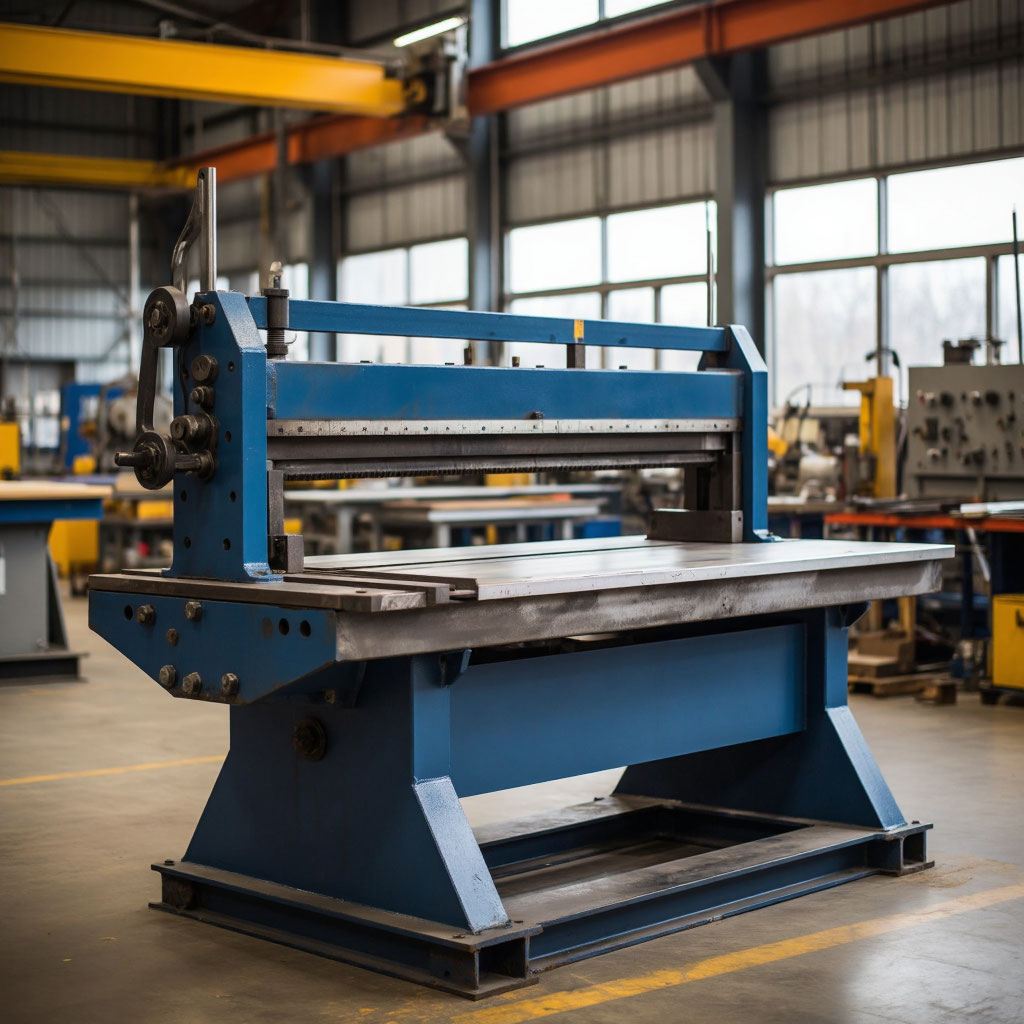

Что такое гильотинные ножницы и как они работают?
Гильотинные ножницы — это станок для прямолинейной резки листового металла. Их главная особенность — верхний нож, который под большим усилием движется вертикально вниз относительно неподвижного нижнего ножа по принципу гильотины. Такой подход обеспечивает чистый и быстрый рез, минимально затрагивая структуру материала за пределами линии отреза.Конструкция современных гильотин включает несколько ключевых узлов:
- Станина: мощная несущая рама, обеспечивающая устойчивость станка и отсутствие вибраций.
- Ножевой узел: состоит из двух точно заточенных ножей. Угол их наклона (угол резания) определяет усилие, необходимое для резки, и чистоту кромки.
- Прижимное устройство: надежно фиксирует лист перед резкой, предотвращая его смещение и «закусывание».
- Задний упор: механизм с линейкой для точного позиционирования заготовки, что позволяет делать серийные резы одного размера.
- Привод: может быть ручным (рычажным), механическим, гидравлическим или электромеханическим.
Классификация гильотинных ножниц
Разнообразие задач в металлообработке привело к появлению различных типов гильотин, которые можно классифицировать по нескольким признакам.По типу привода
- Ручные (сабельного типа): Простые, надежные и недорогие ножницы. Приводятся в действие мускульной силой оператора через рычажный механизм. Идеальны для небольших мастерских, ремонтных цехов или для порезки тонколистового металла (обычно до 1.5-2 мм). Например, в ассортименте «Юмет» представлены ручные модели для работы с материалом толщиной 1-1.5 мм и длиной реза от 500 до 2000 мм.
- Электромеханические: Самый распространенный тип в промышленном производстве. Режущее усилие создается электродвигателем через редуктор и кривошипно-шатунный механизм. Отличаются высокой производительностью, точностью и могут обрабатывать металл значительной толщины (до 4 мм и более). Управляются, как правило, с помощью ножной педали, что освобождает руки оператора.
- Гидравлические: Используют мощность гидравлического цилиндра. Обладают огромным усилием реза, плавным ходом и возможностью точно регулировать скорость и усилие. Применяются для резки толстого металла (свыше 4 мм) и в автоматических линиях.
По конструкции
- Стандартные гильотинные ножницы: Для прямолинейной резки листов.
- Ножницы с наклоняемым ножом (сабельного типа): В ручных моделях нож часто имеет траекторию, сочетающую вертикальное и горизонтальное движение, что снижает требуемое от оператора усилие.
- Ножницы с ЧПУ: Автоматизированные комплексы, где упор и прижим управляются программой, что обеспечивает высочайшую точность и повторяемость при серийном производстве.
Ключевые параметры выбора оборудования
Чтобы гильотинные ножницы эффективно решали поставленные задачи, при выборе необходимо обращать внимание на следующие технические характеристики:| Параметр | Что означает и на что влияет | Пример из ассортимента |
|---|---|---|
| Максимальная толщина реза | Предельная толщина металла заданной прочности (например, стали с σВ ≤ 400 МПа), которую станок гарантированно разрежет. Главный критерий выбора. | От 0.8 мм для ручных моделей до 4 мм для промышленных электромеханических. |
| Рабочая длина | Максимальная ширина листа, которую можно разрезать за один ход ножа. Определяет размер обрабатываемых заготовок. | Диапазон от 500 мм до 2550 мм. |
| Угол резания | Угол наклона верхнего ножа. Меньший угол снижает усилие реза и деформацию листа, но требует большей мощности привода. | Обычно в диапазоне от 1°30' до 2°30'. |
| Ход заднего упора | Диапазон перемещения упора. Позволяет делать резы на разном расстоянии от кромки без переустановки заготовки. | От 300 до 700 мм. |
| Мощность двигателя | Характеристика, косвенно указывающая на производительность и усилие станка. Важна для электромеханических моделей. | До 3 кВт и более. |
Сферы применения гильотинных ножниц
Универсальность и надежность делают гильотины незаменимыми во множестве отраслей:- Металлообрабатывающие и машиностроительные предприятия: Для изготовления корпусов, кожухов, деталей каркасов и других элементов из листового металла.
- Производство вентиляционного оборудования: Резка листов для воздуховодов, отводов и других компонентов систем вентиляции и кондиционирования.
- Строительство и металлоконструкции: Подготовка заготовок для элементов фасадов, кровли, сэндвич-панелей, несъемной опалубки.
- Рекламное производство и изготовление вывесок: Точная порезка композитных панелей, алюминиевых листов, пластика.
- Ремонтные мастерские и небольшие цеха: Для штучных работ, где нецелесообразно использовать крупное автоматизированное оборудование.
Преимущества и ограничения гильотинной резки
Как и любой технологический процесс, резка на гильотинных ножницах имеет свои сильные стороны и особенности.Преимущества:
- Высокая скорость: Один рез занимает секунды, что обеспечивает отличную производительность при серийных работах.
- Чистота и прямолинейность кромки: Получаемый рез часто не требует дополнительной обработки перед следующими операциями.
- Экономичность: По сравнению с плазменной или лазерной резкой, гильотины имеют значительно меньшую стоимость как самого оборудования, так и эксплуатации (отсутствуют дорогостоящие расходники вроде газов или оптики).
- Простота и надежность: Конструкция проверена десятилетиями, обслуживание и эксплуатация не требуют высочайшей квалификации.
Ограничения:
- Только прямолинейный рез: Невозможность выполнения фигурных или криволинейных резов.
- Необходимость переналадки: Для резки под углом или для изменения длины требуется ручная настройка упора.
- Усилие на материал: Прижимное устройство может оставлять следы на особо чувствительных поверхностях.
Советы по безопасной и эффективной работе
Работа с гильотинными ножницами требует строгого соблюдения правил техники безопасности:- Всегда использовать средства индивидуальной защиты: перчатки для защиты рук от острых кромок и защитные очки.
- Перед началом работы убедиться в исправности защитных кожухов, блокировок и заземления.
- Не превышать максимально допустимую толщину реза для конкретной модели станка.
- Надежно фиксировать заготовку прижимным устройством.
- Содержать рабочую зону и ножи в чистоте, регулярно удаляя металлическую стружку.
- Следить за остротой ножей. Тупые ножи ухудшают качество реза и создают избыточную нагрузку на механизмы станка.
- Перед резкой длинных листов обеспечить поддержку выступающей части заготовки для предотвращения ее падения или деформации.
