Преобразователь тока ПТ-5 предназначен для преобразования переменного тока с действующим значением от 0 до 5 А в постоянный ток диапазона 4 – 20 мА по линии электропитания.

Датчик тока может использоваться для сопряжения стандартных промышленных трансформаторов тока или амперметров с автоматизированными системами управления. Преобразователь ПТ-5 обеспечивает различные варианты подключения (в том числе без разрыва контролируемой электрической цепи).



Описание преобразователя ПТ-5

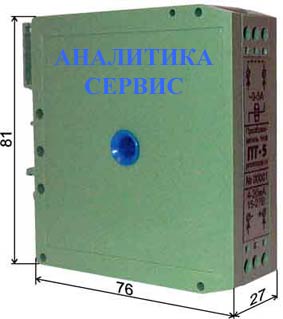

Преобразователь имеет неразборный пластиковый корпус, оснащённый узлом
крепления на DIN-рейку. Входное воздействие может подаваться на
преобразователь двумя способами: провод с током либо пропускается через
отверстие диаметром 6 мм в корпусе, либо входные клеммы 1 и 3
преобразователя последовательно включаются в контролируемую электрическую
цепь.
К клеммам 4 и 6 подключается источник электропитания:
отрицательный полюс источника соединяется с клеммой 4, а положительный – с
клеммой 6. При изменении входного тока от 0 до 5 А ток, потребляемый от
источника электропитания, меняется в диапазоне от 4 до 20 мА. Яркость свечения
индикатора также пропорциональна входному току преобразователя.



Технические характеристики датчика тока ПТ-5
Диапазон значений входного переменного тока, А ........................................ от 0 до 5
Максимально допустимый ток через входные клеммы, А ....................................... 25
Частота входного переменного тока, Гц ..................................................... от 45 до 65
Диапазон значений выходного постоянного тока, мА.................................. от 4 до 20
Максимальная погрешность преобразования, % ..................................................... 0,5
Напряжение питания Uп............................................. от 15 до 27 В постоянного тока
Максимально допустимый коэффициент пульсаций напряжения питания.......... 10 %
Максимально-допустимое сопротивление нагрузки Rн.....................................рассчитывается по формуле Rн =50*(Uп –10) Ом
Средняя наработка на отказ, ч, не менее .............................................................10000
Срок службы, лет....................................................................................................... 10
Условия эксплуатации.............. температура от -40 до +40 ОС при.влажности до 90%
Масса, кг, не более ....................................................................................................0,1
